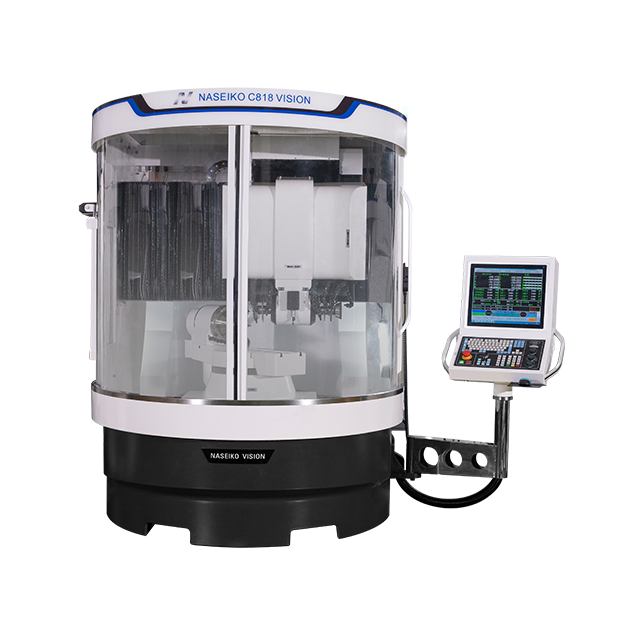

सीएनसी टूल ग्राइंडिंग मशीन C818

मात्रा:
उपलब्धता स्थिति:





पूछना टोकरी में जोड़ें

▶ इंटीग्रल मिनरल कास्टिंग बेड, जापान सर्वो मोटर और स्क्रू गाइड रेल (हेवी-ड्यूटी रोलर प्रकार) और हाई टॉर्क डीडी डायरेक्ट ड्राइव मोटर के साथ एबी रोटेटिंग शाफ्ट।

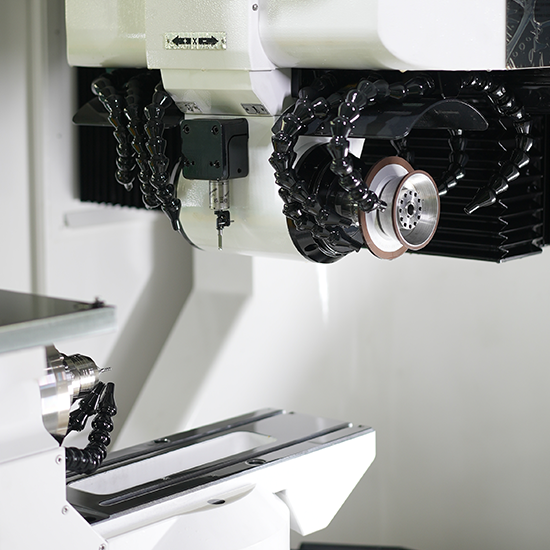

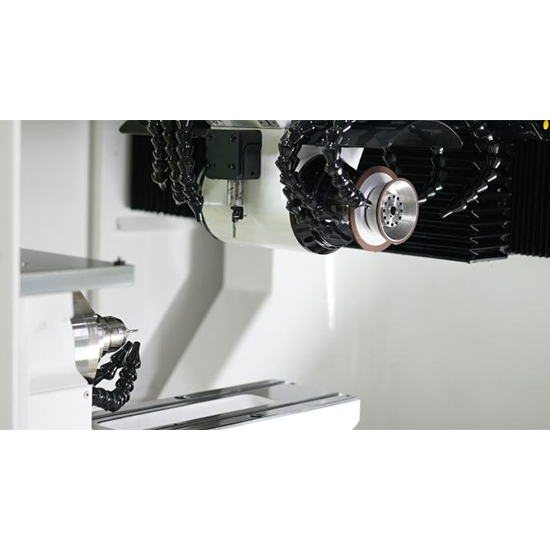

▶ गैर-मानक काटने वाले उपकरण जुलूस के लिए स्थायी चुंबक निरंतर टोक़ स्पिंडल मोटर, दोहरी पीसने वाली हेड संरचना और बी-अक्ष की 360 डिग्री घूर्णन।

▶ मशीनें.जर्मन 5-अक्ष सीएनसी ग्राइंडिंग की अवधारणा पर डिज़ाइन किया गया

▶ व्यावहारिक अनुभव और मार्गदर्शन को एकीकृत करके डिज़ाइन किया गया।

▶ सीएनसी सिस्टम - सिंटेक न्यू जेनरेशन, ताइवान

▶ केंद्रीकृत स्वचालित स्नेहन स्टेशन - शेंगज़ियांग

▶ ट्रैक - टीएचके, जापान

▶ वायवीय प्रणाली (सोलनॉइड वाल्व, दबाव कम करने वाला वाल्व, वायु फ़िल्टर, आदि) - चेलिक, ताइवान

▶ डिटेक्शन हेड - रेनिशॉ, यूके

▶ स्पिंडल - ताइवान

▶ सर्किट सहायक उपकरण - श्नाइडर, फ़्रांस/ओम्रोन, जापान

▶ ग्रेटिंग शासक - हेडेनहैम, जर्मनी

▶ डिवाइडिंग प्लेट - शेंगचांग, ताइवान

परियोजना	UNIT	C818(मिनी)	C818(पावर)	C818(दृष्टिकोण)
जापान सर्वो मोटर ड्राइव (पूर्ण मूल्य) स्ट्रोक (एक्स/वाई/जेड अक्ष)	मिमी	650/350/270	700 / 450 / 300	800/550/320
सीएनसी सिस्टम रिज़ॉल्यूशन (एक्स/वाई/जेड अक्ष)	मिमी	0.0001	0.0001	0.0001
के लिए न्यूनतम संकल्प हैंडव्हील फ़ीड की प्रोग्रामिंग (X/Y/Z एक्सिस)	मिमी	0.0001	0.0001	0.0001
THK पेंच (X/Y/Z अक्ष)	-	बीएन-एफएन32-सी3	बीएन-एफएन32-सी3	बीएन-एफएन32-सी3
पुनर्स्थापन सटीकता (X/Y/Z अक्ष)	मिमी	0.003	0.003	0.003
गाइड रेल (एक्स/वाई/जेड अक्ष)	मिमी	एमआर35-जी1/एमआर35-जी1/एमआर35-जी1	एसआरजी45-पी/एसआरजी35-पी/एसआरजी35-पी	एसआरजी45-पी/एसआरजी35-पी/एसआरजी35-पी
वर्कपीस रोटेशन अक्ष (ए/बी अक्ष)	-	घूर्णन अक्ष	घूर्णन अक्ष	घूर्णन अक्ष
डीडी सर्वो ड्राइव (ए/बी अक्ष)	-	प्रत्यक्ष ड्राइव	प्रत्यक्ष ड्राइव	प्रत्यक्ष ड्राइव
रोटरी एनकोडर (ए/बी अक्ष)	-	रेनिशॉ, यूके	रेनिशॉ, यूके	रेनिशॉ, यूके
अनुक्रमण सटीकता (ए/बी अक्ष)	-	2 चाप सेकंड (0.0005 डिग्री)	2 चाप सेकंड (0.0005 डिग्री)	2 चाप सेकंड (0.0005 डिग्री)
रेटेड गति (ए/बी अक्ष)	आरपीएम	300 / 100	300 / 100	300 / 100
अधिकतम क्रांतियाँ (ए/बी अक्ष)	आरपीएम	400/150	400/150	400/150
सीएनसी सिस्टम रिज़ॉल्यूशन (ए/बी अक्ष)	डिग्री	0.0001	0.0001	0.0001

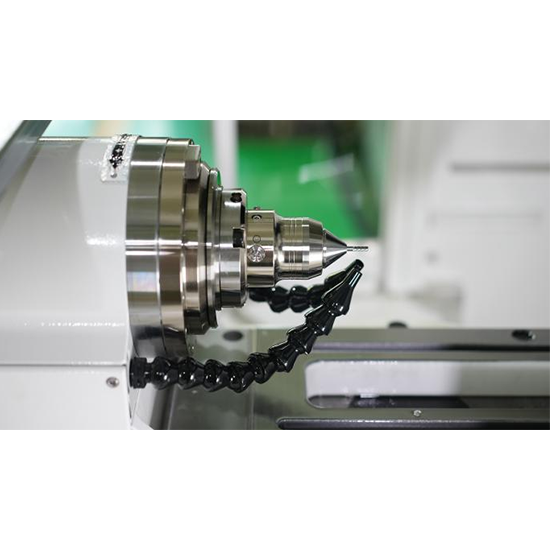

360 डिग्री रोटेशन, इंडेक्सिंग हेड बॉडी (ए/बी अक्ष)	-	शॉ बर्लिन W25 के साथ स्थापित किया जा सकता है कोलेट होल्डर या BT50 चाकू हैंडल	शॉ बर्लिन W25 के साथ स्थापित किया जा सकता है कोलेट होल्डर या BT50 चाकू हैंडल	शॉ बर्लिन W25 के साथ स्थापित किया जा सकता है कोलेट होल्डर या BT50 चाकू हैंडल
त्वरित गति (X/Y/Z अक्ष)	मी/मिनट	7.5	7.5	7.5
वर्कपीस को क्लैंप करने के लिए न्यूनतम व्यास	मिमी	3	3	3
वर्कपीस को क्लैंप करने के लिए अधिकतम व्यास	मिमी	20	32	32
वर्कपीस को क्लैंप करने के लिए अधिकतम लंबाई	मिमी	200	300	300
वर्कपीस को पीसने के लिए न्यूनतम व्यास	मिमी	1	1	1
वर्कपीस को पीसने के लिए अधिकतम व्यास	मिमी	12	32	40
पीसने के लिए ब्लेड की अधिकतम लंबाई	मिमी	≤120	≤180	≤180
अधिकतम वर्कपीस वजन	किलोग्राम	5	5	5
रैखिक संकल्प	मिमी	0.0001	0.0001	0.0001
रैखिक दोहराव स्थिति सटीकता	मिमी	0.003	0.003	0.003
घूर्णन संकल्प	मिमी	0.0001	0.0001	0.0001
रोटेशन दोहराव स्थिति निर्धारण सटीकता	डिग्री	0.001	0.001	0.001
धुरी शक्ति	किलोवाट	12-15 किलोवाट स्थायी चुंबक चर आवृत्ति मोटर	22 किलोवाट स्थायी चुंबक चर आवृत्ति मोटर	30kw स्थायी चुंबक चर आवृत्ति मोटर
पीसने वाले पहिये का व्यास	मिमी	75-150	75-150	75-150
पीसने वाले पहिये की धुरी गति	आरपीएम	4000-8000	4000-8000	4000-8000
चरणरहित समायोज्य	-	पलटनेवाला	पलटनेवाला	पलटनेवाला
मशीन वजन	किलोग्राम	4000	5000	6500
कुल शक्ति	किलोवाट	≤22.5kw	≤30kw	≤45kw
अपग्रेड करने के लिए लीनियर मोटर को चुना जा सकता है C828 श्रृंखला के लिए.
